Présentation du produit

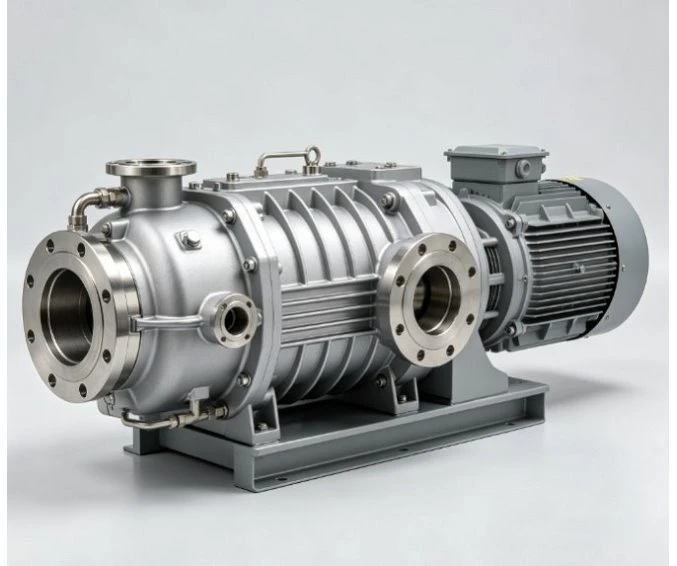

Une pompe à vide à vis sèche refroidie à l'eau fournit une compression de gaz propre et sans huile à l'intérieur de la chambre de pompage tout en utilisant un circuit de refroidissement liquide intégré pour gérer les charges thermiques pendant un service industriel continu.
Deux rotors à vis synchronisés et engrenés tournent dans des directions opposées sans se toucher ni toucher le corps de la pompe. Étant donné que la chambre de pompage ne nécessite aucune huile d'étanchéité ni lubrification, le risque de reflux d'hydrocarbures ou de contamination par l'huile dans le processus sous vide est éliminé.
La configuration refroidie à l'eau-est conçue pour les processus impliquant des charges de gaz continues élevées, des vapeurs condensables et des cycles thermiques exigeants où un contrôle stable de la température corporelle est essentiel pour éviter le grippage du rotor ou une usure mécanique prématurée.
Présentation technique du produit
|
Spécification technique |
Détails de configuration standard |
|
Type de pompe |
Pompe à vide à vis mécanique sèche |
|
Méthode de refroidissement |
Circuit fermé-boucle fermée ou refroidissement par eau de l'usine- |
|
Chambre de compression |
100 % sans huile-et sans contact-sans contact |
|
Conception du rotor |
Profil de vis à plusieurs étages-à pas variable- |
|
Principe de fonctionnement |
Compression interne à déplacement positif- |
|
Cycle de service |
Fonctionnement industriel continu 24h/24 et 7j/7 |
|
Paramètres de sélection |
Pression de service, débit massique, composition du gaz, charge thermique |
Avantages techniques de la conception à vis sèche
Zéro contamination des processus
Pas d'huile d'étanchéité ni de liquide d'étanchéité à l'intérieur de la chambre de compression.
Stabilité thermique serrée
Le refroidissement par eau contrôlé évite les points chauds et la distorsion thermique des éléments à vis pendant les fonctionnements continus.
Entretien simplifié
L'absence d'aubes coulissantes internes ou de fluides d'étanchéité réduit les frais généraux de remplacement de fluide de routine.
Domaines d'application industrielle
Séchage sous vide et déshydratation :Élimination de l'humidité ou des solvants résiduels des matériaux en vrac sous pression négative contrôlée sans risque de contamination par l'huile.
Distillation chimique et évaporation :Gérer les vapeurs organiques, la récupération des solvants et les boucles de distillation fractionnée en toute sécurité.
Traitement pharmaceutique :Prise en charge du séchage des ingrédients pharmaceutiques actifs (API), des systèmes de support de lyophilisation-et du dégazage des réacteurs.
Métallurgie sous vide et traitement thermique :Gérer les dégazages à haute température et les gros volumes de gaz lors du traitement spécialisé des métaux.
Fabrication de batteries au lithium-ion :Évacuation et séchage des matériaux d'électrode et des chambres de remplissage d'électrolyte où le contrôle de l'humidité est absolu.
Compatibilité des matériaux et options de protection des surfaces
Pour les flux industriels corrosifs, acides ou chimiquement actifs, la métallurgie standard peut s'avérer insuffisante. Les configurations personnalisées peuvent inclure :
Métallurgie spécialisée du rotor :Options d'alliages adaptées aux environnements chimiques agressifs.
Revêtements fluorés/anti-corrosion :Couches de protection appliquées sur les boîtiers internes et les profils de vis mouillés pour résister aux attaques chimiques et empêcher l'accumulation de particules.
Purge du joint d’arbre :Dispositions de purge à l'azote ou au gaz barrière pour isoler les garnitures mécaniques d'arbre des fluides de processus réactifs.
Principe de fonctionnement et architecture mécanique
Comprendre comment une pompe à vis sèche gère le gaz aide les ingénieurs d'usine à prévenir les pannes opérationnelles courantes.
Admission de gaz :Le gaz de procédé pénètre par la bride d'entrée et est emprisonné entre les filetages et le boîtier de la pompe.
Compression progressive :À mesure que les rotors tournent, le volume de la poche de gaz piégée est systématiquement réduit à mesure qu'elle se déplace axialement depuis l'entrée vers l'orifice d'échappement.
Décharge interne :Le gaz comprimé est expulsé à travers le silencieux d'échappement contre la pression atmosphérique ou primaire.
Gestion thermique :La compression génère une chaleur importante, en particulier à des rapports de pression plus élevés. L'eau de refroidissement circule à travers des chemises internes dédiées entourant le boîtier du stator, évacuant la chaleur uniformément pour maintenir des tolérances de jeu de fonctionnement sûres entre les rotors.
Intégration complète du système
Filtres à poussière d'entrée
Empêchez les particules, le tartre ou les débris de fabrication d'endommager les jeux de vis serrés.
Condenseurs et pots d'élimination de liquide
Capturez les charges lourdes de solvant ou de vapeur d’eau avant qu’elles n’entrent dans la chambre de la pompe.
Silencieux d'échappement et épurateurs
Atténuez le bruit et neutralisez les sous-produits d’échappement nocifs avant qu’ils ne soient rejetés dans les conduits de l’installation.
Liste de contrôle d'installation, de mise en service et d'infrastructure
Pour garantir un démarrage sans problème, les équipes d'ingénierie de l'usine doivent vérifier les utilitaires de site suivants avant l'installation :
Qualité de l'eau de refroidissement
Assurez-vous que la dureté de l’eau, les niveaux de pH et le nombre de solides en suspension répondent aux spécifications du fabricant pour éviter le tartre interne.
Isolation de la tuyauterie
Utilisez des éliminateurs de vibrations flexibles sur les conduites d'admission et d'échappement pour empêcher les contraintes externes sur la tuyauterie de fausser l'alignement de la pompe.
Alimentation électrique
Vérifiez que la tension et la fréquence sont stables et correspondent aux spécifications du moteur d'entraînement.
Accès à la maintenance
Maintenez un espace suffisant autour du patin pour les inspections périodiques des joints et le rinçage de la chemise de refroidissement.
FAQ
Q : Comment puis-je déterminer si mon processus nécessite une pompe à vis-refroidie par eau au lieu d'une pompe-refroidie par air ?
R : Les modèles refroidis à l'eau-sont recommandés lorsque les charges thermiques continues dépassent la capacité de dissipation thermique de l'air ambiant, ou lorsque l'environnement d'installation présente une ventilation restreinte, des enceintes d'équipement étanches ou des températures ambiantes élevées. Ils offrent un contrôle plus stable du jeu thermique lors de travaux industriels intensifs 24h/24 et 7j/7.
Q : Quel entretien est requis pour une pompe à vis sèche puisqu’il n’y a pas d’huile dans la chambre de compression ?
R : Même si la chambre de pompage fonctionne sans huile de contact-de traitement, un entretien périodique est toujours nécessaire. Cela comprend l'inspection de la lubrification externe de la boîte de vitesses, le rinçage des chemises de refroidissement à eau pour éviter le tartre minéral, la vérification des purges des joints d'arbre, le remplacement des filtres à particules d'entrée et la surveillance des tolérances de jeu du rotor lors des révisions majeures.
Q : Comment le débit de gaz variable affecte-t-il la consommation de puissance du moteur sur une pompe à vide à vis sèche ?
R : Contrairement aux pompes volumétriques-avec des taux de compression fixes qui peuvent surcharger en cas de changements de pression d'entrée, les pompes à vis sèches avec des profils de rotor à pas variable-optimisés gèrent plus facilement les différents débits de masse de gaz. Cependant, de fortes augmentations de la densité du gaz ou de fortes poussées de condensables augmenteront temporairement les demandes de couple moteur.
Q : Les pompes à vide à vis sèches-refroidies à l'eau peuvent-elles gérer des opérations par lots cycliques ou intermittentes ?
R : Oui, mais des périodes de stabilisation thermique doivent être prises en compte. Dans les applications à cycle réduit-rapide, des variations brusques de température peuvent provoquer une dilatation thermique différentielle entre les rotors et le boîtier. Des cycles de pré-chauffage ou de réchauffement contrôlé-sont parfois intégrés dans les panneaux de commande automatisés pour un service cyclique sévère.
